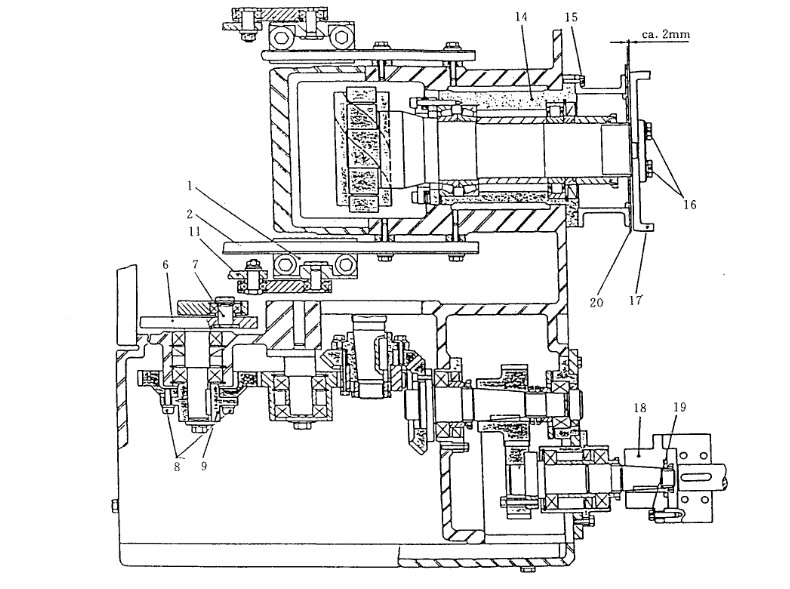

香煙熱收縮包裝機料斗機構由香煙定位器齒輪箱的輸出軸通過聯軸節 (18)傳動 (參見下圖)。



     香煙熱收縮包裝機料斗機構由料斗齒輪箱、組煙模輪齒輪箱、煙支端部檢測齒輪箱、攪拌器齒輪箱、活動小車和推煙排等幾部分組成。nbsp;   由聯軸節傳入的動力在料斗齒輪箱中被分成兩路:    一路:聯軸節通過錐齒輪副將動力傳人組煙模輪齒輪箱，帶動齒輪箱內的馬式槽輪機構 (MANIFOLD)，驅動組煙模輪作分度間歇旋轉運動，并通過聯軸節將動力傳遞給煙支端部檢測齒輪箱     二路:通過齒輪傳動偏心圓盤 (6)和連桿帶動軸 (12)，使驅動臂 (11)推動推煙排在梯形軌道 (2)上作往復直線運動 。    另外，通過聯接螺釘 (16)傳動裝在圓盤上的凸輪 (15)驅動活動有機玻璃門作往復運動，以保證煙支在下煙通道中的整齊有序。 六角形攪拌器由單的三相交流電機M3驅動。

 (一) 細支煙熱膨脹包裝盒機料倉結構延時變動    由抽煙定位功能器傳輸減速箱輸入軸傳過來的發動機功率能夠 聯軸節傳輸整體的抽煙灰斗設備，放下去聯軸節如要變動整體的抽煙灰斗設備總程的定時。特別留意:設備總程的定時變動能夠變動抽煙灰斗設備中每個零配件的定時。設備總程定時的變動以組煙模輪的定時為基準值。     (二)馬式槽輪設備時控更改     由抽煙攪拌桶輪齒傳動箱內錐輪齒傳動副驅動包的馬式槽輪中介貸款機構(MANIFOLD)帶給組煙模休耕測量范圍停頓旋轉的運動。馬式槽輪中介貸款機構的定時執行可憑借抬起聯軸節夾緊螺絲釘 (19)開始修正。

    注意:調整聯軸節將會改變整個機構的定時。
1.盤車至 6000
2.松開螺釘 (19)
3.轉動法蘭盤 (18)使組煙模輪由運動剛好趨向靜止。
4.上緊螺釘 (19)

   (三)馬式槽輪醫療機構裝設調控     馬式槽輪培訓機構 (MANIFOLD)裝在剪力襯套 (14)內，松掉螺栓 (15)，運轉剪力 襯套 (14)必須更改馬式槽輪構造兩大相關內容零件的取決于位址。     還要注意:馬式槽輪單位應標準根據 “雙停頓”氣缸的耍求進行調節，非要熟悉并熟練的修剪成員不 能采取改變。一旦違反將引發破損零件 (出廠合格證時已改變好，可以刻意采取改變)。     (四)組煙模輪準確定位優化     由馬式槽輪企業推動的組煙模輪將來完成煙束的測量范圍間歇性飛速轉動輸送管。     組煙模輪和馬式槽輪機購能夠 內六角螺絲 (16)連在一起。     1.松掉螺絲 (16)     2.用要求塊調整組煙模輪 (17)，以維持組煙模輪的模盒和嬌子香煙導板軌道組件齊平。     3.上緊內六角螺絲 (16)
